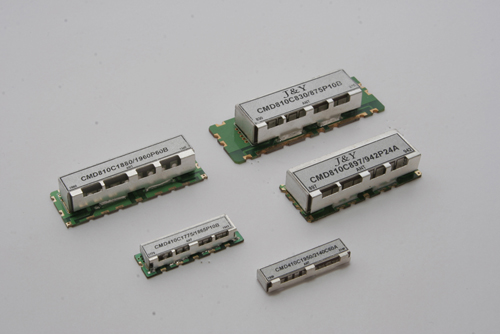

Dielectric Duplexer(Mono Type) -For Base Station, Repeater

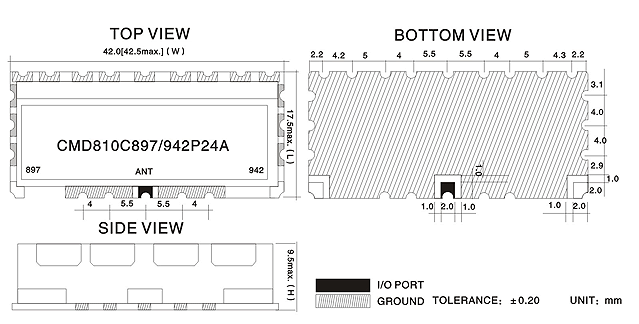

Dimension

Typical Characteristic

Principal Parameters

Part No. Center Frequency (MHz) Band Width (MHz) Insertion Loss (dB) max. V.S.W.R max Attenuation (dB) min. (MHz) Dimension W×L×H (mm) Application CMD48C830/875C10A Tx 830.0 fo±5.0 2.5 1.7 45 at fr±5.0 24×10×4.1 CHINA CDMA Rx 875.0 fo±5.0 3.2 1.7 50 at ft±5.0 CMD410C830/875P10A Tx 830.0 fo±5.0 2.4 1.5 45 at fr±5.0 30×12×7.5 Rx 875.0 fo±5.0 3.3 1.5 60 at ft±5.0 CMD810C836/881P25A Tx 836.5 fo±12.5 1.8 1.5 60 at fr±12.5 42×17.5×9.5 GSM Rx 881.5 fo±12.5 1.8 1.5 60 at ft±12.5 CMD810C902/947P25A Tx 902.5 fo±12.5 2.5 1.5 55 at fr±12.5 42×17.5×9.5 Rx 947.5 fo±12.5 2.5 1.5 55 at ft±12.5 CMD810C897/942P24A Tx 897.0 fo±12.0 2.3 1.5 55 at fr±12.0 42×17.5×9.5 Rx 942.0 fo±12.0 2.0 1.5 55 at ft±12.0 CMD810C912/957P06A Tx 912.0 fo±3.0 2.0 1.5 55 at fr±3.0 42×17.5×9.5 Rx 957.0 fo±3.0 2.0 1.5 55 at ft±3.0 CMD810C1747/1842P75A Tx 1747.0 fo±37.5 2.8 1.5 25 at fr±37.5 43.5×13.0×9.5 DCS Rx 1842.0 fo±37.5 2.8 1.5 30 at ft±37.5 CMD410C1950/2140C60A Tx 1950.0 fo±30.0 2.0 1.5 55 at fr±30.0 26×5.6×4.1 IMT-2000 Rx 2140.0 fo±30.0 2.0 1.5 55 at ft±30.0 CMD810C1880/1960P60A Tx 1880.0 fo±30.0 3.0 1.5 40 at fr±30.0 43.5×13.0×9.5 US-PCS Rx 1960.0 fo±30.0 3.0 1.5 40 at ft±30.0 CMD810C1950/2140P60A Tx 1950.0 fo±30.0 3.0 1.5 45 at fr±30.0 43.5×13.0×9.5 IMT-2000 Rx 2140.0 fo±30.0 3.0 1.5 45 at ft±30.0 CMD410C3483/3583P33A Rx 3483.5 fo±16.5 2.5 1.5 40 at ft±16.5 30×8.8×5.0 Wireless -LAN Tx 3583.5 fo±16.5 2.5 1.5 40 at fr±16.5 Note:① Fo available on request. ② Other parameters available on request.

FEATURES

Various Size & Wide Frequency .Temperature Compensated .Low Insertion Loss　 .High frequency selectivity

APPLICATIONS

.Base Station.Wireless LAN . 　　　　　 　 .Repeater .MMDS 　　　　　 　　　 　　　　 .Cellular phone .CDMAS 　　　　　 　　　 　 .Cordless phone .IMT-2000S 　　　　　 　　 .Trunked Radio System(TRS) 　　　　　 　　 .PCS .DCS 　　　　　 　　 　　　　　 　　 .DECT 　　　　　 　　　 　　　　　 　　　 .Radar, Electronic counterwork 　　　　　 　 Aviation and Spaceflight, Navigation

METHOD OF DEFINITION

①C　 　　　　　 　 　　　　　　　 　 　　 　 　 ②M: Mono Type A: Array Type 　 　　　　　　　 　 　 ③F: Filter D: Duplexer 　 　　　　　　　 　　 　 ④Thickness 　 　　　　　　　 　 　　　　　　 　 ⑤Number of resonator 　 　　　　　　　 　 　 　 　 ⑥Hole Structure 　 　　　　　　　 　 　 　 　 　 ⑦Center Frequency 　　　　　 　　　　　 　　 　 　 ⑧Connect type　S: SMD　C: SMD+Case　P:SMD+Case+PCB ⑨Bandwidth 　 　　　　　　　 　 　 　 　 　 　 　　 ⑩Versions
