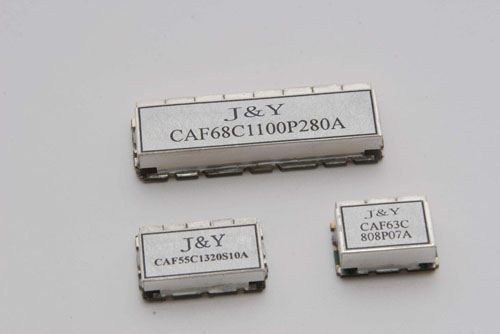

Dielectric Filter(Array Type)
-Microwave telecommunication, radar, electronic counterwork, aviation and spaceflight, navigation, etc.
Configuration

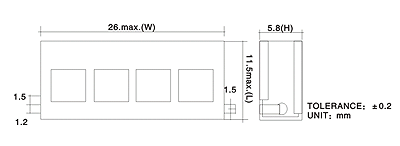

Dimension

Typical Characteristic
CAF54C1808C100A CAF56C720C08A CAF66C1484C200A
Principal Parameters

Part No.

Center
Frequency
(MHz)

Band Width
(MHz) min.

Insertion
Loss
(dB) max.

Ripple in BW
(dB) max.

V.S.W.R
max

Attenuation
(dB) min.
(MHz)

Dimension
W×H×L(max.)
(mm)

CAF35C2400C400A

2400.0

fo±200

2.0

1.0

1.6

40 at fo-540

23.0×4.0×11.0

CAF37C1240C85A

1240.0

fo±42.5

2.5

0.8

1.5

35 at fo±100

26.0×4.0×14.0

CAF38C1350C136A

1350.0

fo±68

3.0

0.5

1.5

45 at fo±140

29.0×4.0×13.0

CAF42C2500C200A

2500.0

fo±100

2.0

1.0

1.5

10 at fo±300

9.0×4.8×9.0

CAF43C915C26A

915.0

fo±13

2.8

1.0

1.5

12 at fo±32.5

9.5×4.8×10.0

CAF52C1260C22A

1260.0

fo±11

1.3

0.5

1.5

15 at fo±150

15.0×5.8×10.5

CAF54C1808C100A

1808.0

fo±50

1.5

0.5

1.5

50 at fo-200
35 at fo+200

25.0×5.8×11.5

CAF55C1880C10A

1880.0

fo±5

1.5

0.5

1.5

45 at fo±140

30.0×5.8×11.0

CAF56C720C08A

720.0

fo±4

3.0

0.5

1.5

50 at fo±50

35.0×5.8×16.0

CAF57C1200C200A

1200.0

fo±100

3.0

1.0

1.5

40 at fo±200

40.0×5.8×15.0

CAF58C1100C130A

1100.0

fo±65

2.0

1.0

1.5

25 at fo±100

45.0×5.8×12.5

CAF63C4000C500A

4000.0

fo±250

2.5

1.0

2.0

5 at fo+395
15 at fo-395

23.0×6.8×10.5

CAF64C1600C60A

1600.0

fo±30

1.2

0.5

1.6

15 at fo±100

29.0×6.8×12.5

CAF66C1484C200A

1484.0

fo±100

1.0

0.4

2.0

35 at fo-200
20 at fo+200

41.0×6.8×15.5

CAF67C1095C300A

1095.0

fo±150

2.0

1.0

2.0

20 at fo-200

47.0×6.8×12.5

CAF68C1050C140A

1050.0

fo±70

3.5

1.0

1.8

55 at fo±150

52.0×6.8×12.0

CAF74C410C03A

410.0

fo±1.5

3.5

0.5

1.5

40 at fo±20

27.0×7.5×25.0

CAF75C285C24A

285.0

fo±12

3.0

0.5

1.5

40 at fo±40

39.0×8.3×32.0

CAF76C500C80A

500.0

fo±40

3.0

1.0

1.8

15 at fo±80

45.5×8.3×22.0

CAF77C720C100A

720.0

fo±50

3.0

1.0

2.0

55 at fo±130

52.0×8.3×16.0

CAF78C390C30A

390.0

fo±15

3.0

1.0

1.5

40 at fo±35

59.0×8.3×29.0

CAF85C1200C25A

1200.0

fo±12.5

5.0

1.0

2.0

35 at fo±27.5

39.0×8.3×12.5

CAF86C1150C30A

1150.0

fo±15

3.0

0.5

1.5

45 at fo±50

51.0×8.3×10.0

CAF355C980C40A

980.0

fo±20

2.5

0.6

1.5

70 at fo-230

20.0×5.8×12.0

CAF356C1400C100A

1400.0

fo±50

2.5

1.0

1.5

20 at fo±70

23.0×5.8×13.0

CAF357C2400C330A

2400.0

fo±165

4.5

1.0

1.8

35 at fo±300

26.0×5.8×11.5

CAF358C2600C115A

2600.0

fo±57.5

3.5

0.6

1.8

50 at fo±160

29.0×5.8×11.0

Note:① Fo available on request.
② Other parameters available on request.

FEATURES
Various Size & Wide Frequency .Temperature Compensated .Low Insertion Loss　 .High frequency selectivity
APPLICATIONS
.Base Station.Wireless LAN . 　　　　　 　　
.Repeater .MMDS 　　　　　 　　　 　　　　
.Cellular phone .CDMAS 　　　　　 　　　 　
.Cordless phone .IMT-2000S 　　　　　 　　
.Trunked Radio System(TRS) 　　　　　 　
.PCS .DCS 　　　　　 　　 　　　　　 　　　
.DECT 　　　　　 　　　 　　　　　 　　　
.Radar, Electronic counterwork 　　　　　
Aviation and Spaceflight, Navigation 　　　
METHOD OF DEFINITION


①C　 　　　　　 　 　　　　　　　 　 　　 　 　
②M: Mono Type A: Array Type 　 　　　　　　　 　 　
③F: Filter D: Duplexer 　 　　　　　　　 　　 　
④Thickness 　 　　　　　　　 　 　　　　　　 　
⑤Number of resonator 　 　　　　　　　 　 　 　 　
⑥Hole Structure 　 　　　　　　　 　 　 　 　 　
⑦Center Frequency 　　　　　 　　　　　 　　 　 　
⑧Connect type　S: SMD　C: SMD+Case　P:SMD+Case+PCB
⑨Bandwidth 　 　　　　　　　 　 　 　 　 　 　 　　
⑩Versions 　
