Dielectric Filter(Mono Type)
-Microwave telecommunication, radar, electronic counterwork, aviation and spaceflight, navigation, etc.

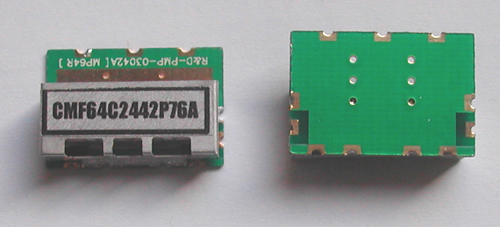

Configuration

Dimension

Typical Characteristic
CMF66C1250C18A   CMF88C1220C120A

Principal Parameters

Part No.

Center
Frequency
(MHz)

Band Width
(MHz) min.

Insertion
Loss
(dB) max.

Ripple in BW
(dB) max.

V.S.W.R
max

Attenuation
(dB) min.
(MHz)

Dimension
W×H×L(max.)
(mm)

CMF43C1600C40A

1600.0

fo±20

1.5

0.5

1.6

40 at fo±150

9.2×4.0×9.9

CMF43C2500C100A

2500.0

fo±50

0.8

0.5

1.5

50 at fo-800

9.2×4.0×8.5

CMF44C1080C60A

1080.0

fo±30

3.5

1.5

1.6

15 at fo±50

10.8×4.0×9.1

CMF44C2593S186A

2593.0

fo±93

1.8

1.0

2.0

50 at fo-400
38 at fo+400

15.2×4.1×7.0

CMF44C3500C220A

3500.0

fo±110

1.5

0.5

1.6

40 at fo±150

10.8×4.0×6.2

CMF45C836C25A

836.5

fo±12.5

3.5

1.0

1.5

25 at fo±32.5

13.5×4.0×9.0

CMF45C1200C06A

1200.0

fo±3

5.0

1.0

2.0

20 at fo±20

13.5×4.0×11.5

CMF45C2350C12A

2350.0

fo±6

4.0

1.0

2.0

20 at fo±20

13.5×4.0×11.5

CMF53C450C05A

450.0

fo±2.5

2.5

1.0

1.5

50 at fo+56

12.5×5.5×18.0

CMF54C500C60A

500.0

fo±30

3.5

0.5

2.0

23 at fo+50

20.0×5.5×17.0

CMF55C600C03A

600.0

fo±1.5

3.0

0.5

1.5

20 at fo±25

21.2×5.5×14.0

CMF55C1200C80A

1200.0

fo±40

3.0

1.0

1.8

18 at fo±80

21.2×5.5×11.0

CMF55C2400C50A

2400.0

fo±25

3.0

1.0

1.5

60 at fo±250

21.2×5.5×11.5

CMF56C1000C06A

1000.0

fo±3

3.0

1.0

1.5

40 at fo±40

21.5×5.5×9.5

CMF56C3300C50A

3300.0

fo±25

4.5

1.0

1.6

20 at fo±50

21.5×5.5×9.0

CMF63C1575C04A

1575.42

fo±2

1.0

0.3

1.5

40 at fo±100

17.0×6.0×8.5

CMF64C1400C55A

1400.0

fo±27.5

3.0

0.5

1.5

25 at fo±90

19.5×6.5×8.0

CMF66C580C08A

580.0

fo±4

3.5

1.0

2.0

50 at fo±24

28.0×6.5×15.5

CMF66C1250C18A

1250.0

fo±9

3.0

0.5

1.5

40 at fo±30

28.0×6.5×12.0

CMF66C2500C115A

2500.0

fo±57.5

2.5

0.6

2.0

50 at fo±160

28.0×6.5×7.5

CMF78C1100C08A

1100.0

fo±4

5.5

1.0

1.5

35 at fo±10

33.2×6.5×14.0

CMF86C1180C200A

1180.0

fo±100

3.0

1.0

2.0

40 at fo±200

24.5×8.0×11.5

CMF86C2000C100A

2000.0

fo±50

4.0

1.0

1.5

35 at fo±100

24.5×8.0×10.0

CMF88C600C10A

600.0

fo±5

6.0

1.0

1.8

20 at fo±11

33.2×8.1×15.0

CMF88C1220C120A

1220.0

fo±60

1.5

1.0

2.0

45 at fo+100
80 at fo-100

33.2×8.1×12.5

CMF88C2200C50A

2200.0

fo±25

3.5

1.0

1.5

65 at fo±70

33.2×8.1×9.5

CMF88C3500C150A

3500.0

fo±75

4.0

1.0

2.0

45 at fo±175

33.2×8.1×8.0

CMF810C950C25A

950.0

fo±12.5

4.0

1.5

2.0

50 at fo±30

41.5×8.0×11.0

Note:① Fo available on request.
② Other parameters available on request.


FEATURES
.Various Size & Wide Frequency 　　　　　 　
.Temperature Compensated 　　　　　 　　 　
.Low Insertion Loss　　　　 　　 　 　　　　　
.High frequency selectivity 　　　 　　　　
APPLICATIONS
.Base Station.Wireless LAN . 　　　　　 　　　
.Repeater .MMDS 　　　　　 　　　 　　　　　
.Cellular phone .CDMAS 　　　　　 　　　 　　
.Cordless phone .IMT-2000S 　　　　　 　　
.Trunked Radio System(TRS) 　　　　　 　　　
.PCS .DCS 　　　　　 　　 　　　　　 　　　
.DECT 　　　　　 　　　 　　　　　 　　　
.Radar, Electronic counterwork 　　　　　 　
Aviation and Spaceflight, Navigation 　　　
METHOD OF DEFINITION

①C 　 　　　　　 　 　　　　　　　 　 　　 　 　
②M: Mono Type A: Array Type 　 　　　　　　　 　 　
③F: Filter D: Duplexer 　 　　　　　　　 　　 　
④Thickness 　 　　　　　　　 　 　　　　　　 　 　
⑤Number of resonator 　 　　　　　　　 　 　 　 　
⑥Hole Structure 　 　　　　　　　 　 　 　 　 　 　
⑦Center Frequency 　　　　　 　　　　　 　　 　 　
⑧Connect type　S: SMD　C: SMD+Case　P:SMD+Case+PCB
⑨Bandwidth 　 　　　　　　　 　 　 　 　 　 　 　
⑩Versions 　 　　　　　　　 　 　 　 　 　 　 　
